Το μηχάνημα κατασκευής χαρτιού είναι κατάλληλο για επεξεργασία σωλήνων χαρτιού για διάφορους σκοπούς, συμπεριλαμβανομένων σύνθετων δοχείων συσκευασίας, μικρών πυρήνων κυλίνδρων συσκευασίας και σωλήνων χαρτιού για προμήθειες γραφείου. Ενσωματώνει την κόλλα, την τροχιά και την κοπή σε ένα μηχάνημα για την αποτελεσματική παραγωγή σπειροειδών σωλήνων χαρτιού.

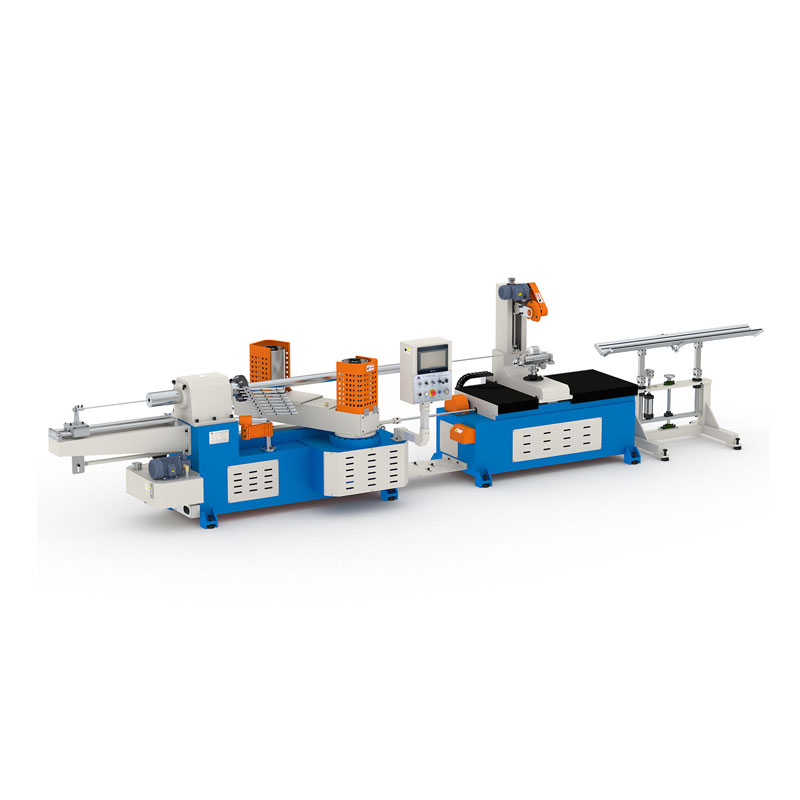

Το μηχάνημα κατασκευής χαρτιού PTE2-120, ο συνολικός σχεδιασμός επιδιώκει τη συμπαγή δομή, τη σταθερή λειτουργία, την απλότητα και την αποτελεσματικότητα και είναι εύκολο να λειτουργήσει και να διατηρηθεί.
Η τυπική παραγωγή σωλήνων χαρτιού 3 ιντσών (εσωτερική διάμετρος 76.2mm) με πάχος μικρότερο από 10mm, η μέγιστη εσωτερική διάμετρος του σωλήνα παραγωγής είναι 200mm.
Παραγωγή Χρήση αναφοράς: σωλήνες χαρτιού για χημικές ίνες, διάφορα σύνθετα δοχεία συσκευασίας, διάφορα μικρά βιομηχανικά σωλήνες πυρήνα χαρτιού.
Η παραγωγή σπειροειδών σωλήνων χαρτιού ολοκληρώνεται από την κόλλα, την περιέλιξη, την κοπή όπως απαιτείται.
| Παράμετρος | Σύστημα ελέγχου | ||
| Αριθμός στρώματος | 3-16 στρώματα | Ελεγκτής PLC | Δέλτα |
| Μέγιστη διάμετρο | 200 χιλιοστά | Διασύνδεση μηχανής ανθρώπου | Έγχρωμη οθόνη αφής Weinview 6070T |
| Ελάχιστα διαμέτρου | 20mm | Έκδοση προγράμματος | JS-PTM4.2 |
| Μέγιστος πάχος | 8mm | Αντιστροφέας | Yaskawa 7.5kw |
| Εμετό πάχους | 0,5 χιλιοστά | Ενεργοποιητής (επαφής ..) | Πετυχημένος |
| Διόρθωση του άξονα | Φλάντζα και σύσφιξη | Συστατικό σήματος | Ομώνης |
| Αναζωπυρώσω τη μύτη | Δύο μύτες μία ζώνη | Πνευματικό συστατικό | Αερομεταφορείς |
| Διαταγή κοπής | Πνευματικός ενιαίος κυκλικός κόπτης | Κινητήρας ρύθμισης γωνίας | Jiacheng |
| Συγκόλληση | διπλές πλευρές | Έλεγχος συγχρονισμού | X άξονα σερβο βιδωτή βίδα άξονα /z |
| Ο τρόπος στερέωσης | Κωδικοποιών | Σύστημα κοπής συγχρονισμού | Σερβο σύγχρονη κοπή κομματιών |
| Χειριστής | 1-2 προσωπικός | Τηλεχειριστήριο | Προαιρετικός |
| Ταχύτητα παραγωγής | 3-20m/min | Στήριγμα σωλήνα | Εχω |
| Έλεγχος ταχύτητας | Αντιστροφέας | Γωνία ελέγχου ιμάντα | Ηλεκτρικός |
| Ισχύς εισόδου | Εθιμο | Ρύθμιση ιμάντα | Υδραυλικός |
| Μέγεθος (mm) | Γωνία του mainframe | Εχω | |
| Mainframe: l*w*h | 5500mm*1700mm*2000mm | Αυτόματη στάση όταν δεν υπάρχει χαρτί | Εχω |
| Περιοχή: L*W | 16000mm*7500mm | Σίτισμα αυτόματης κόλλας | Αντλία βιδών 1.5kW |
| Διάμετρο τροχού | 215mm | Αυτόματη λίπανση | Εχω |
| Ύψος πλήμνης τροχού | 400mm | Ρύθμιση τάσης | Μηχανικός |
| Ελάχιστα πέλμα | 750mm | Τύπος χαρτιού | Ολοκλήρωμα |
| Μέγιστο πέλμα | 950mm | Ζώνη | Καμβάς |
| Συνολικό βάρος | 3900kgs | Σύστημα μετάδοσης | |
| Κλειστό συστατικό | Κύρια ισχύς | 7,5 kW | |
| διάταξη χαρτιού οθωβικής/προσώπου | Εχω | Περιστρεφόμενη ταχύτητα της μύτης περιέλιξης | 47R/λεπτό |
| Εργαλείο εγκατάστασης | Εχω | Ροπή εξόδου της μύτης περιέλιξης | 1360N.M |
| Αξων | 1PC | Τρόπος μετάδοσης | Εργαλεία και αλυσίδα |
| Ζώνη | 1PC | Μοντέλο αλυσίδας μεταφοράς | 12α*2 |
| Κίνηση της μύτης περιέλιξης | 2 τροχοί | ||
| Κινητήρας κοπής | Στάδιο κινητήρα/κινητήρας ταχύτητας Wanxin | ||
| Ρουλεμάν | HRB | ||
1. Η δομή πλαισίου είναι κατασκευασμένη από χάλυβα υψηλής αντοχής, κοπή και συγκόλληση CNC, εξασφαλίζοντας ισχυρή ακαμψία, μικρή παραμόρφωση και ομαλότερη λειτουργία ολόκληρου του μηχανήματος.
2. Ο κύριος κίνδυνος υιοθετεί τη μείωση της επιφάνειας του λουτρού με σκληρή επιφάνεια
3. Ο κύριος κινητήρας υιοθετεί τη ρύθμιση ταχύτητας μετατροπέα υψηλής στρέψης. Επιτύχετε ακριβή έλεγχο ταχύτητας
4. Εξοπλισμένο με συσκευή τάνυσης υδραυλικού ιμάντα, αισθητήρα τάσης ιμάντα, αισθητήρα γωνίας ιμάντα, ο οποίος μπορεί να διορθώσει αυτόματα την κατάσταση του ιμάντα και να βελτιώσει την ισορροπία λειτουργίας.
5. Εξοπλισμένο με σύγχρονο σύστημα διάτμησης CNC, ο πίνακας διάτμησης οδηγείται από βίδα ακριβείας και κινητήρα υψηλής απόδοσης.
6. Εξοπλισμένο με έλεγχο σταθερού μήκους παλμού και με λειτουργία αντιστάθμισης τροφοδοσίας, για να εξασφαλιστεί η ακριβής συνοχή του μήκους του σωλήνα χαρτιού με διαφορετικές ταχύτητες
7. Η υιοθέτηση του συστήματος ελέγχου Dual PLC, ο έλεγχος εξόδου και η λειτουργία της λειτουργίας IO ελέγχονται χωριστά για να βελτιστοποιήσουν την ταχύτητα αντίδρασης και τη συνέπεια μήκους του συστήματος κοπής
8. Εξοπλισμένο με ένα νέο πάνελ λειτουργίας, λειτουργία διεπαφής ανθρωπίνων μηχανών μεγάλου μεγέθους. 9. Εξοπλισμένο με συσκευή παροχής χαρτιού πολλαπλών λειτουργιών, λειτουργία αυτόματης διακοπής χαρτιού
10. Ενσωματωμένο σύστημα μεταφοράς ζώνης χαρτιού, όλες οι προσαρμογές ελέγχονται ομοιόμορφα από ηλεκτρικούς ενεργοποιητές.

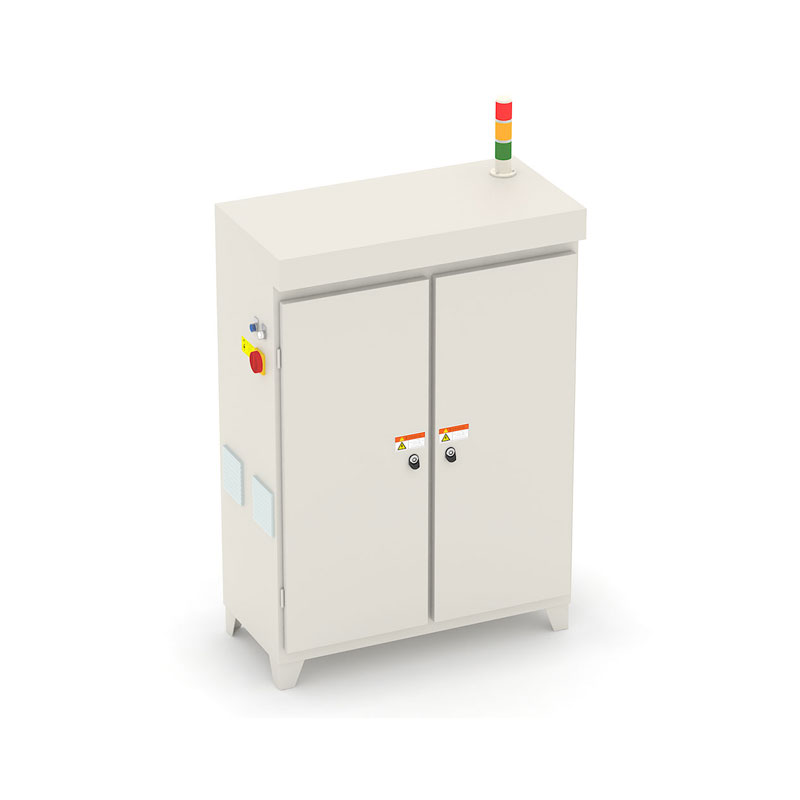

11. Αρθρωτός ηλεκτρικός σχεδιασμός, λογική δομή, πιο αποτελεσματική και βολική συντήρηση.
12. Υποστήριξη της επέκτασης του βιομηχανικού δικτύου, μπορεί να συνειδητοποιήσει τον έλεγχο σύνδεσης εξοπλισμού και την απομακρυσμένη συντήρηση, συμβατή με το MODBUS TCP.
